В цеху СК «Квадр» идёт монтаж и пусконаладка линии сварки арматурных каркасов с ЧПУ LYGH-1500-CNC. После запуска будем изготавливать каркасы для свай сами — диаметром от 250 до 1500 мм и длиной до 12 метров.

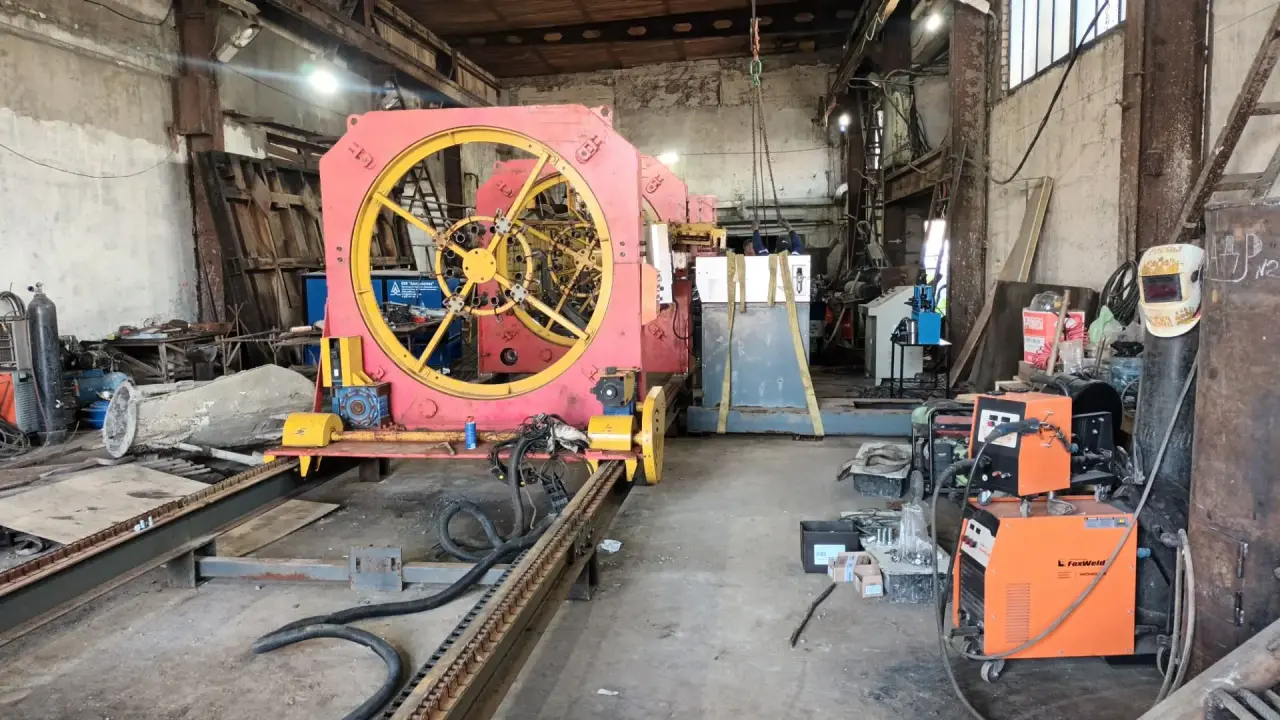

Станок пришёл на площадку и собирается в цеху: выставлены станина и рельсовый путь, идёт монтаж узлов, подключение силового питания 380 В, заземления и гидравлики. Дальше — выверка дисков по соосности, пробные пуски на холостом ходу, настройка параметров навивки и сварки на ЧПУ и пробные каркасы. О запуске в работу сообщим отдельно.
Арматурный каркас — половина качества буронабивной сваи. Когда каркас вяжут вручную, шаг спирали «плавает», диаметр гуляет, а на длинных каркасах геометрия теряется при подъёме. Этот участок мы закрываем у себя: после пусконаладки каркас будет вариться на станке по программе, с одинаковым шагом и диаметром по всей длине, и приезжать на объект готовым. Это убирает зависимость от сторонних поставщиков и лишнее звено в цене, а каркас можно сделать точно под проект.
| Диаметр каркаса | 250–1500 мм |
|---|---|
| Длина каркаса | 1–12 м (с удлинением до 27 м) |
| Вес каркаса | до 4 500 кг |
| Продольная (основная) арматура | Ø 12–40 мм |
| Спиральная (навивочная) арматура | Ø 5–16 мм |
| Шаг спирали | 20–500 мм, задаётся на ЧПУ |
| Обороты главного диска | до 2 100 об/мин, регулируемые |
| Гидравлика | 4–10 МПа |
| Установленная мощность | 55–65 кВт |
| Питание | 380 В / 3 фазы / 50 Гц |
| Масса оборудования | 10–20 т |
| Тип сварки | контактная роликовая, автоматическая по программе |
На каждом каркасе будем проверять шаг навивки, диаметр, геометрию и качество сварных точек — без прожогов и непроваров, со сверкой по проекту и карте контроля. Параметры изготовления сохраняются в программе станка, поэтому вся партия выходит одинаковой.
Планируете объект с буронабивными сваями? Позвоните: 8 (3952) 960-750, 8-914-948-91-81 — или оставьте заявку: рассчитаем каркасы по чертежу и назовём сроки с учётом запуска станка.
